Duzele tip RAC sunt utilizate în general în drenaje cu colectori cu secţiune circulară.
Duzele tip RAC sunt realizate în mai multe tipuri constructive funcţie de dimensiunea bucşei elastice sau a secţiunii de trecere a elementului filtrant.
Diagrama de variaţie a pierderilor de presiune (ΔP) în funcţie de debit (Q) şi dimensiunile elementelor filtrante (36 x0,2 / 36x0,4)

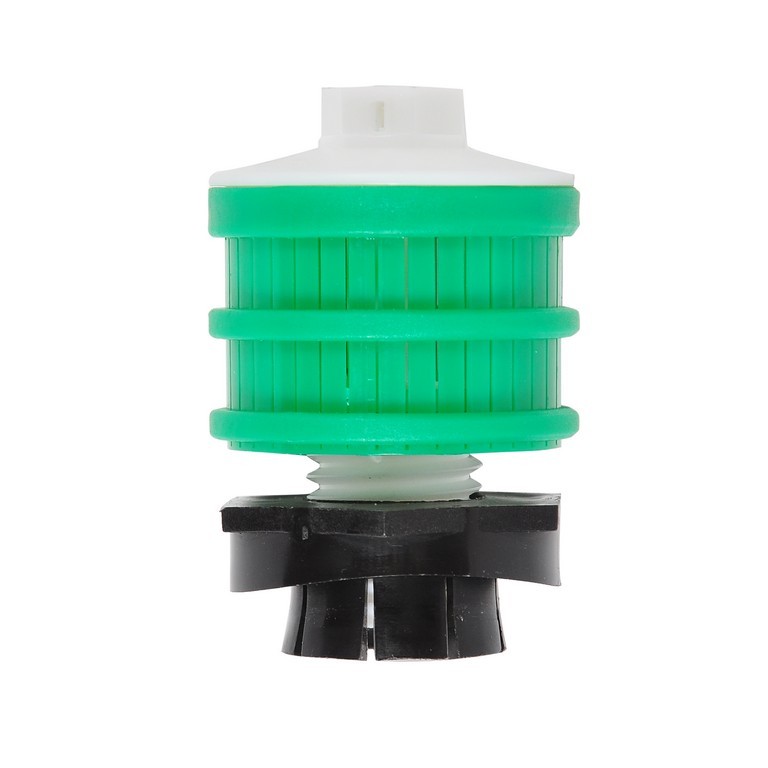

Duza tip RAC conţine următoarele componente:
1. Tijă;
2. Element filtrant (6 variante constructive);
3. Bucşă elastică (9 variante constructive).
Crepine RAC pentru montaj pe ţevi cu găuri cu diametru de 28 mm:
|
Model duză
|
Suprafaţă filtrantă (mm2)
|
Dimensiune diametru ţeavă montaj ØD
|
Dimensiune gaură montaj
|
|
RAC ØD 24x0,2 - Ø28
|
96
|
Ø60 x (5±0,5)
Ø90 x (6,7±1)
Ø110 x (8,2±2)
Ø150 x (7,5±2)
Ø160 x (4±0,5)
|
Ø28 (+0,5/0)
|
|
RAC ØD 36x0,2 - Ø28
|
144
|
Ø28 (+0,5/0)
|
|
RAC ØD 36x0,4 - Ø28
|
288
|
Ø28 (+0,5/0)
|
|
RAC ØD 36x0,45 - Ø28
|
324
|
Ø28 (+0,5/0)
|
|
RAC ØD 24x2,0 - Ø28
|
912
|
Ø28 (+0,5/0)
|
|
RAC ØD 24x2,6 - Ø28
|
1.248
|
Ø28 (+0,5/0)
|
Crepine RAC pentru montaj pe ţevi cu găuri cu diametru de 29 mm:
|
Model duză
|
Suprafaţă filtrantă (mm2)
|
Dimensiune diametru ţeavă montaj ØD
|
Dimensiune gaură montaj
|
|
RAC ØD 24x0,2 - Ø29
|
96
|
Ø90 x (6,7±1)
Ø110 x (8,2±2)
Ø150 x (7,5±2)
Ø160 x (10±2)
|
Ø29 (+0,5/0)
|
|
RAC ØD 36x0,2 - Ø29
|
144
|
Ø29 (+0,5/0)
|
|
RAC ØD 36x0,4 - Ø29
|
288
|
Ø29 (+0,5/0)
|
|
RAC ØD 36x0,45 - Ø29
|
324
|
Ø29 (+0,5/0)
|
|
RAC ØD 24x2,0 - Ø29
|
912
|
Ø29 (+0,5/0)
|
|
RAC ØD 24x2,6 - Ø29
|
1.248
|
Ø29 (+0,5/0)
|
