Duzele tip RAP sunt realizate în mai multe tipuri constructive funcţie de secţiunea de trecere a elementului filtrant si de piesa de montare în placa de beton.
Acestea pot fi montate pe plăci din beton cu grosimea de 50 ÷ 110 mm.
Pentru plăcile de beton noi, se utilizează duzele care au în componenţă manşonul (model vechi sau model nou) care urmează a fi înglobat în placa de beton.
Pentru retehnologizarea/ modernizarea plăcilor de beton existente se utilizează duzele care au în componenţă o reducţie sau duzele fără manşon sau reducţie.
Diagramele de variaţie ale pierderilor de presiune (ΔP) la regenerare în funcţie de debit (Q) şi dimensiunile elementelor filtrante (36 x 0,2 / 36 x 0,4) pentru cele două tipuri ale duzelor tip RAP:

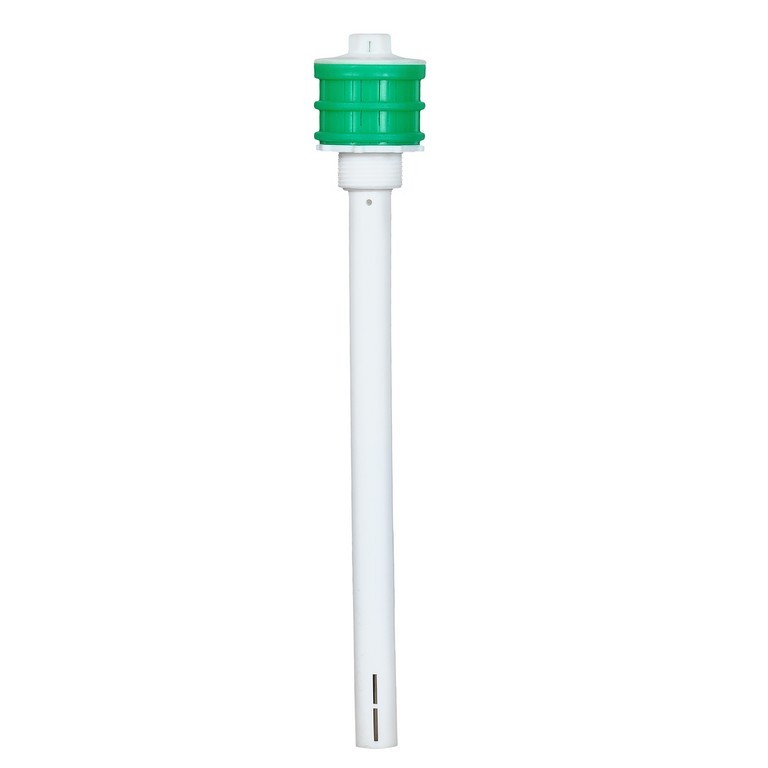

Duza tip RAP conţine următoarele componente:
1. Tijă;
2. Element filtrant (6 variante constructive);
3. Manşon M24 (model vechi sau model nou)
4. Reducţie M30x27 sau M30x17.
Crepine RAP pentru plăci de beton noi
(se livrează cu manşon M24 ce urmează a fi încastrat în placa de beton)
|
Model duză
|
Suprafaţă filtrantă (mm2)
|
|
RAP 24x0,2 - M24
|
96
|
|
RAP 36x0,2 - M24
|
144
|
|
RAP 36x0,4 - M24
|
288
|
|
RAP 36x0,45 - M24
|
324
|
|
RAP 24x2,0 - M24
|
912
|
|
RAP 24x2,6 - M24
|
1248
|
Crepine RAP pentru plăci de beton existente, prevăzute cu manşoane M30
(se livrează cu reducţie lungă lf=27mm sau reducţie scurtă lf=17mm)
|
Model duză
|
Suprafaţă filtrantă (mm2)
|
|
RAP 24x0,2 - M30xlf
|
96
|
|
RAP 36x0,2 - M30xlf
|
144
|
|
RAP 36x0,4 - M30xlf
|
288
|
|
RAP 36x0,45 - M30xlf
|
324
|
|
RAP 24x2,0 - M30xlf
|
912
|
|
RAP 24x2,6 - M30xlf
|
1248
|
Crepine RAP pentru plăci de beton existente, prevăzute cu manşoane M24
(se livrează fără manşon M24)
|
Model duză
|
Suprafaţă filtrantă (mm2)
|
|
RAP 24x0,2
|
96
|
|
RAP 36x0,2
|
144
|
|
RAP 36x0,4
|
288
|
|
RAP 36x0,45
|
324
|
|
RAP 24x2,0
|
912
|
|
RAP 24x2,6
|
1248
|
