Duzele tip R sunt utilizate în general în următoarele utilaje:
- filtre ionice;
- filtre cu strat compact;
- vase amestecare răşini;
- vase intermediare;
- vase separatoare răşini.
Duzele tip R sunt realizate în mai multe tipuri constructive, funcţie de secţiunea de trecere a elementului filtrant.
Acestea pot fi montate pe plăci metalice cauciucate sau necauciucate, plăci din PAFS, cu grosime maximă de 34 mm.
Diagramele de variaţie ale pierderilor de presiune (ΔP) în funcţie de debit (Q) şi dimensiunile elementelor filtrante (24 x 0,2 / 36 x 0,2) pentru cele două tipuri de tije ale duzelor tip R:
Tija R M24 => D=16mm ........................................ Tija R M20 => D=12,8mm

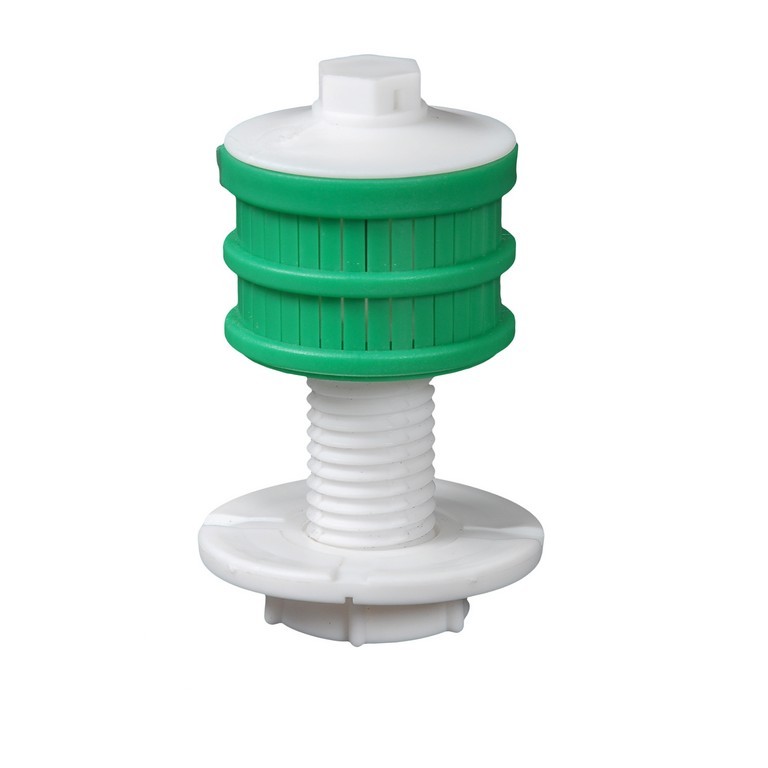

Duza tip R conţine următoarele componente:
1. Tijă;
2. Element filtrant (6 variante constructive);
3. Piuliţă.
Opţional duzele R pot fi prevăzute cu garnitură (şaibă) din polipropilenă şi / sau garnitură din cauciuc.
