Duzele tip RSD sunt utilizate în general în următoarele utilaje:
- filtre ionice;
- filtre cu strat compact.
Duzele tip RSD sunt realizate în mai multe tipuri constructive funcţie de secţiunea de trecere a elementului filtrant şi de gaura de trecere a supapei.
Acestea pot fi montate pe plăci metalice cauciucate sau necauciucate, plăci din PAFS, cu grosime cuprinsă între 14 şi 34 mm.
Duzele tip RSD se montează pe plăcile din filtre cu regenerare descendentă.
Diagramele de variaţie a pierderilor de presiune (ΔP) în funcţie de debit (Q) la regenerare şi dimensiunile găurii ØB de la subansamblu supapă pentru element filtrant 36 x 0,2.

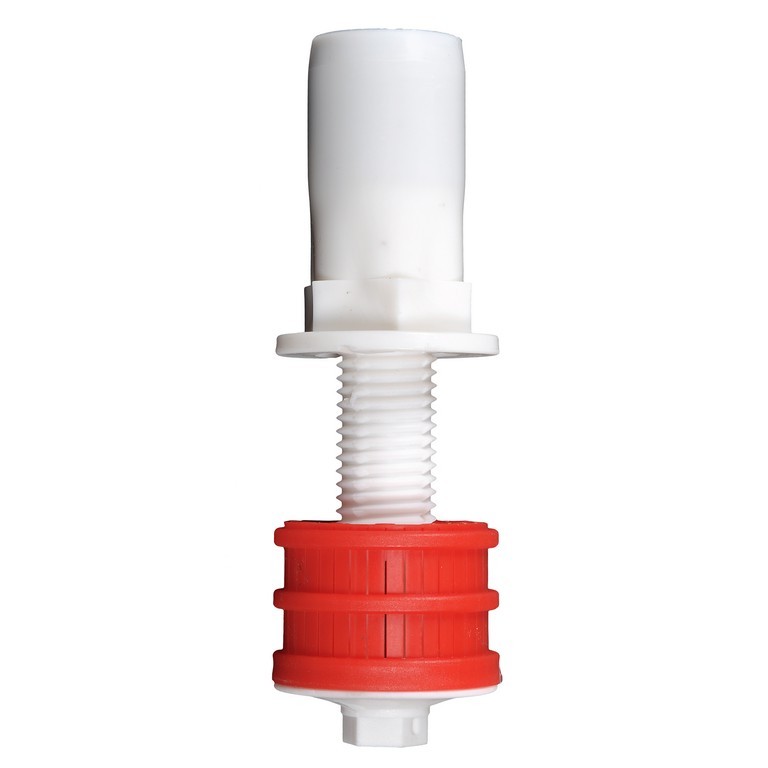

Duza tip RSD conţine următoarele componente:
1. Tijă;
2. Element filtrant (6 variante constructive);
3. Subansamblu supapă (2 variante constructive).
Opţional duzele RSD pot fi prevăzute cu garnitură (şaibă) din polipropilenă şi / sau garnitură din cauciuc.
|
Model duză
|
Suprafaţă filtrantă (mm2)
|
Dimensiune gaură montaj
|
Dimensiune gaură supapă "ØB"
|
|
RSD 24x0,2 - M24
|
96
|
Ø24 ÷ Ø27
|
Ø2 sau Ø2,8
|
|
RSD 36x0,2 - M24
|
144
|
Ø24 ÷ Ø27
|
Ø2 sau Ø2,8
|
|
RSD 36x0,4 - M24
|
288
|
Ø24 ÷ Ø27
|
Ø2 sau Ø2,8
|
|
RSD 36x0,45 - M24
|
324
|
Ø24 ÷ Ø27
|
Ø2 sau Ø2,8
|
|
RSD 24x2,0 - M24
|
912
|
Ø24 ÷ Ø27
|
Ø2 sau Ø2,8
|
|
RSD 24x2,6 - M24
|
1248
|
Ø24 ÷ Ø27
|
Ø2 sau Ø2,8
|
Observaţie: alte dimesiuni pentru gaura de la supapă “ØB” se pot executa la cerere
