Cod: FS 41.50 / FS 41.80 / FS 41.84

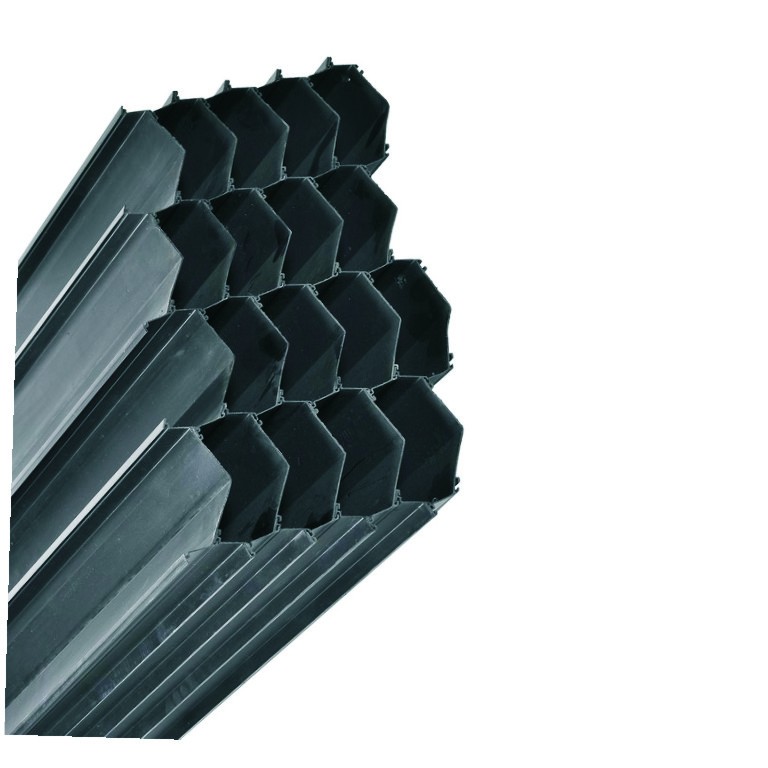

Modulele tubulare pentru sedimentare sunt obţinute prin asamblarea prin lipire sau sudare de elemente profilate din PVC sau PP rigid obţinute prin extrudare.
În funcţie de aplicaţie (de dimensiunea bazinului în care se montează) se execută şi utilizează module cu diverse dimensiuni si forme.
Tehnologul instalaţiei va stabili în mod concret distanta dintre placi, înălţimea şi înclinarea modulelor.
Uzual, înălţimea modulului este de 1000 mm şi înclinaţia de asamblare a plăcilor profilate de 55º sau 60º.
|
Tip modul
|
U.m.
|
FS 41.50
|
FS 41.80
|
FS 41.84
|
|
Distanţa între plăci
|
[mm]
|
44
|
80
|
82
|
|
Aria de sedimentare la înclinarea de 60º
|
[m2/m3]
|
11
|
6,25
|
|
Aria de sedimentare la înclinarea de 55º
|
[m2/m3]
|
13
|
7
|
|
Înălţimea modulului
|
[mm]
|
500 ÷ 2000
|
700 ÷ 2000
|
|
Înălţime standard modul
|
[mm]
|
1000
|
1000 / 1500
|
|
Raza hidraulică
|
[mm]
|
15
|
28
|
26
|
|
Material
|
-
|
PVC
|
PP
|
PVC
|
PVC
|
PP
|
|
Greutate uscată modul
|
[kg/m3]
|
80
|
50
|
55
|
62
|
35
|
|
Temperatura maximă de lucru
|
°C
|
55
|
75
|
55
|
55
|
75
|
|
Dimensiune modul
|
[mm x mm x mm]
|
se executa la cerere
|
Modulele tubulare sunt realizate în diferite forme constructive:
Forme constructive (profile):
