Cod: PEAD - 20

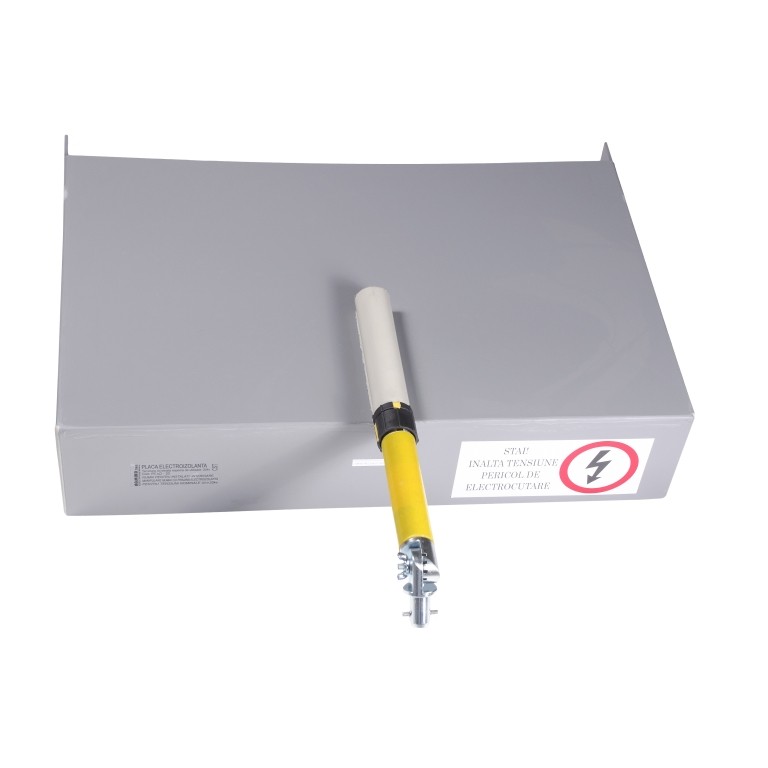

Placa electroizolantă este un mijloc de protecţie recomandat a fi utilizat în celule electrice interioare cu tensiunea nominală maximă de 20 kV, pentru a preveni închiderea accidentală a cuţitelor separatoarelor.
Aplicarea plăcii electroizolante se realizează prin poziţionarea ei între partea fixă a separatorului şi partea mobila aflata în poziţia Deschis. În funcţie de înălţimea celulei, pentru aplicarea plăcii se utilizează o prăjină electroizolantă PMU 20-1-B/ba sau PMU 110-2-B/ba.
Placa electroizolantă este executată din PVC şi este prevăzută cu un braţ de susţinere, realizat din tub electroizolant. La unul din capete, braţul de susţinere este prevăzut cu un sistem de cuplare rabatabil tip baionet pentru a permite fixarea plăcii în prăjină. Acest sistem de cuplare permite fixarea plăcii sub diferite înclinaţii faţă de axa prăjinii.
