Scurtcircuitor trifazat pentru piese tip sfera (sferice) - clema automata rapida - Celule Medie Tensiune - Scurtcircuitoare

Cod: Msp - CAR - 3xS_f/l_f - S_p/l_p - S

Scurtcircuitorul mobil trifazat echipat cu cleme automate rapide de legare la fază (tip CAR) se utilizează pentru aplicare pe piesele sferice montate permanent pe barele plate ale celulelor electrice de medie tensiune.

Clema automată rapidă de legare la fază are corpul executat prin extrudare, din aliaj de aluminiu şi este prevăzută cu un şurub rapid de strângere prevăzut la un capăt cu sistem de cuplare tip baionet pentru cuplarea la prăjina electroizolantă.

Denumire parametru	Valoare
Secţiunea cablului de legare la fază S_f si de legare la pământ S_p(mm²)	16	25	35	50	70	95	120
Curent nominal de scurtcircuit pentru t = 1s I_sc (kA)	3,5	6	8	12	16	20	30
Curent nominal de şoc (vârf) pentru t = 0,02 s I_sd (kA)	8,75	15	20	30	40	50	75
Curent de încercare de scurtcircuit pentru t = 1s (kA)	4,6	6,9	9,2	13,8	18,4	23	34,5
Curent de încercare de şoc (vârf) pentru t = 0,02 s (kA)	11,5	17,25	23	34,5	46	57,5	86,25
Factor de putere	2,5
Lungimea cablului de legare la fază I_f (m)	max. 2,5
Lungimea cablului de legare la pământ I_p (m)	max. 7
Diametrul piesei de cuplare tip „sferă" (mm)	30

Scurtcircuitorul trifazat conţine următoarele componente:
- clemă automată rapidă de legare la fază - 3 bucăţi;
- cabluri de legare la fază - 3 bucăţi;
- cablu de legare la pământ - 1 bucată;
- clemă de legare la pământ - 1 bucată.

Scurtcircuitorul se livrează în husă / cutie de transport.

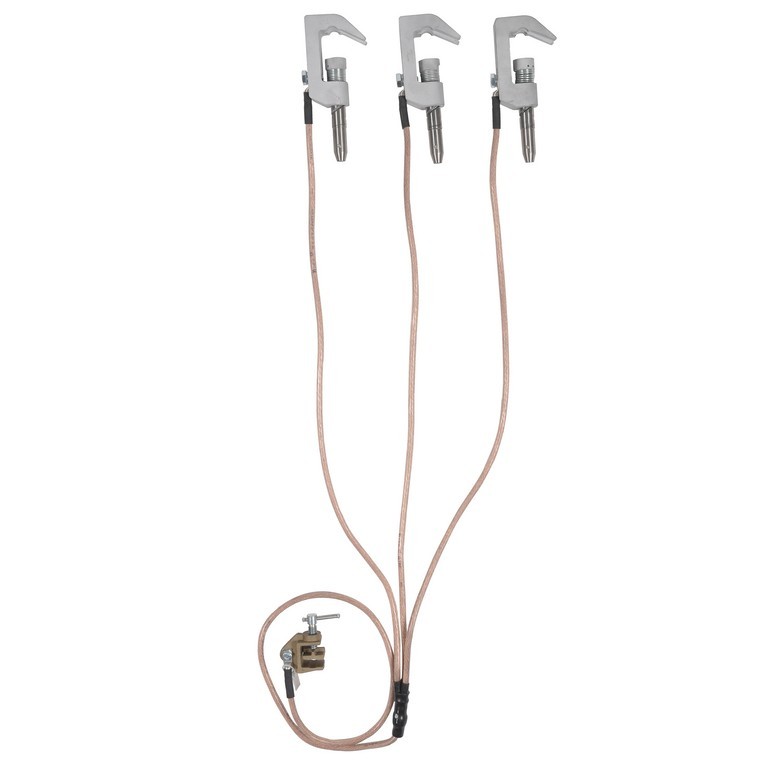

Scurtcircuitor trifazat pentru piese tip sfera (sferice) - clema automata rapida
