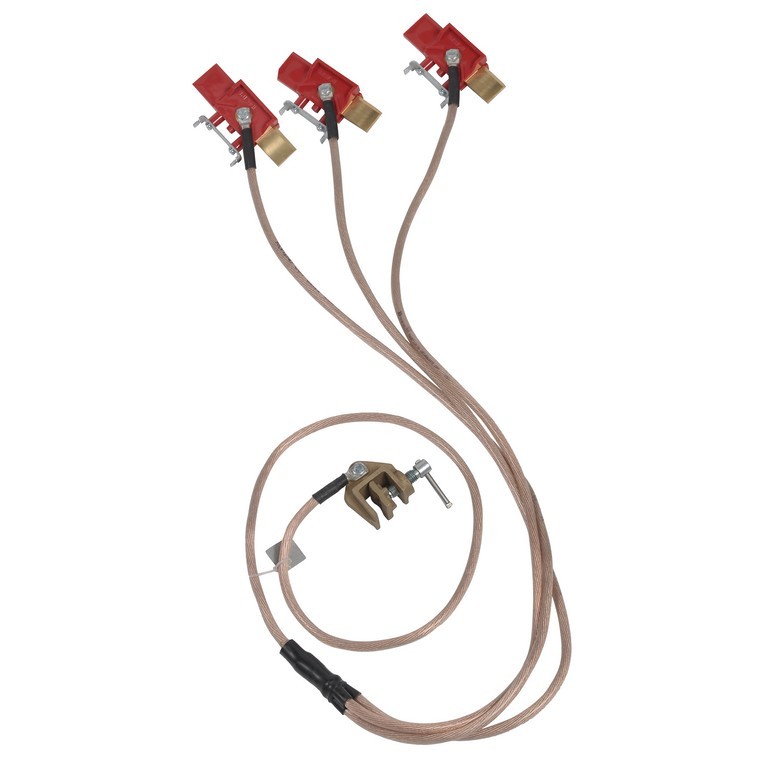

Scurtcircuitor pentru tablouri electrice si cutii de distributie JT

Secţiunea cablului de scurtcircuitare S_s şi de legare la pământ S_p (mm²)

16

25

35

Curent nominal de scurtcircuit pentru
t = 1s I_sc (kA)

Scurtcircuitoare pentru socluri de siguranţe MPR mărimea 00

4

-

-

Curent nominal de şoc (vârf) pentru
t = 0,02 s I_sd (kA)

Scurtcircuitoare pentru socluri de siguranţe MPR mărimea 00

10

-

-

Curent de încercare de scurtcircuit pentru
t = 1s (kA)

Scurtcircuitoare pentru socluri de siguranţe MPR mărimea 00

4,6

-

-

Curent de încercare de  şoc (vârf)  pentru t = 0,02 s (kA)

Scurtcircuitoare pentru socluri de siguranţe MPR mărimea 00

11,5

-

-

Lungimea cablurilor de legare la fază l_f (m) - scurtcircuitor trifazat

max. 1,2

Lungimea cablurilor de legare la pământ l_p (m) - scurtcircuitor monofazat

max. 6,7
