Cod: Msp - CAA - AS - 3xSp/Ip - O/p

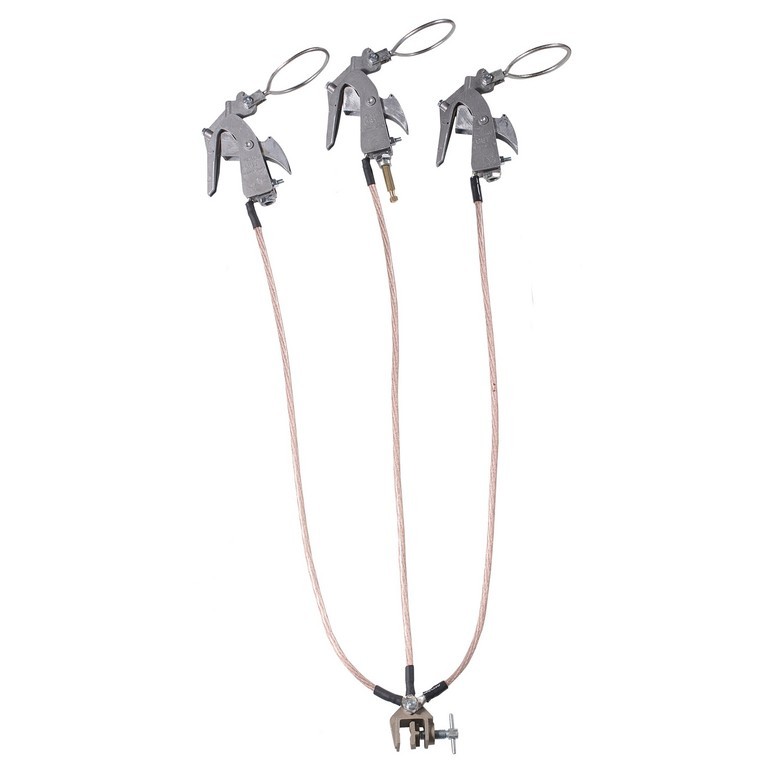

Scurtcircuitorul mobil trifazat echipat cu cleme automate cu autoblocare (CAA) de legare la fază se utilizează pentru aplicare de la sol pe conductoarele liniilor electrice aeriene de medie tensiune cu înălţimea maximă faţă de sol de 9 m.
Clema de legare la fază este de tip automat cu autoblocare (CAA) având corpul şi bacul executate prin turnare, din aliaj de aluminiu şi este prevăzută cu inel metalic. Pentru cuplarea clemei CAA la prăjina electroizolantă telescopică cu lungimea maximă de 9 m (tip PTU-AS-400kV-6-C) este utilizată piesa intermediară (C) prevăzută cu sistem de cuplare tip hexagon.
Aplicarea şi fixarea clemei de fază pe conductorul LEA de medie tensiune se face prin extinderea telescopică a prăjinii urmată de tragerea clemei armate în jos pe conductorul LEA. Demontarea clemelor de pe conductoarele LEA se realizează prin agăţarea şi tragerea în jos a inelului clemei cu ajutorul cârligului de demontare (CDA/C), amplasat în sistemul de cuplare al prăjinii electroizolante telescopice.
ATENŢIE! Se recomandă ca secţiunile cablurilor de legare la fază şi pământ ale scurtcircuitoarelor mobile să nu depăşească S=50mm². În caz contrar, montarea clemelor de legare la fază va fi foarte dificilă, datorită greutăţii mari a cablurilor.
Scurtcircuitorul trifazat conţine următoarele componente:
- Clemă automată cu autoblocare (CAA) de legare la fază - 3 bucăţi;
- Clemă manuală de legare la pământ - 1 bucată;
- Cablu de legare la pământ - 3 bucăţi;
- Electrod mobil de legare la pământ - 1 bucată;
- Cârlig demontare (CDA/C) - 1 bucată;
- Piesă intermediară (C) - 1 bucată.
Scurtcircuitorul se livrează în husă de transport.
