Cod: Navigator A

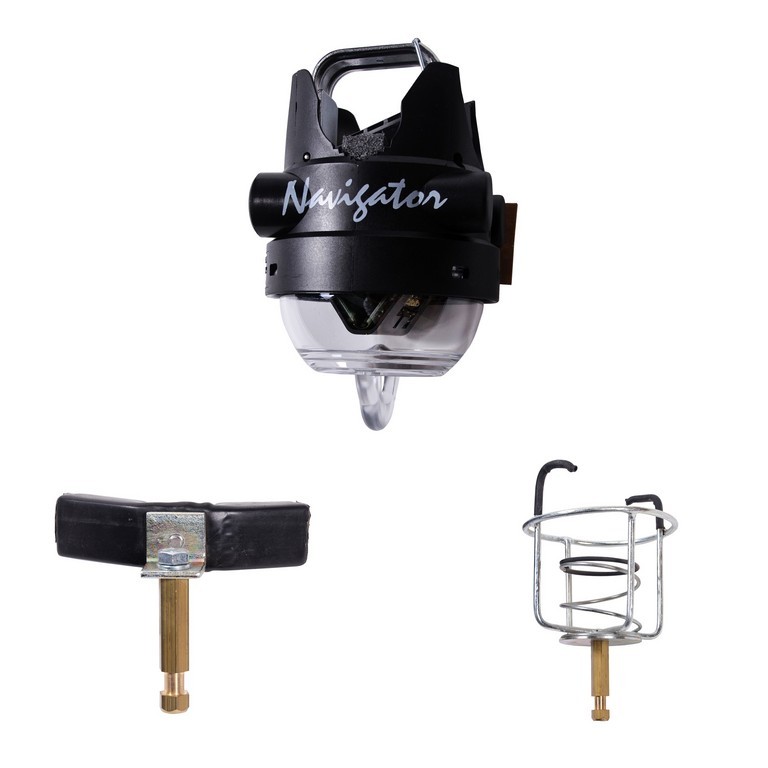

Indicatoarele de defect Navigator A sunt utilizate pentru localizarea scurtcircuitelor şi a defectelor cu pământul în reţelele electrice aeriene de distribuţie (LEA) radiale sau cu mai multe circuite, având neutrul legat direct la pământ sau prin rezistenţă. În reţelele compensate (bobina Petersen) şi în reţelele cu neutrul izolat, indicatoarele vor semnaliza numai defectele între faze (scurtcircuite).
Utilizarea acestor tipuri de indicatoare nu este recomandată în reţele buclate, cu alimentări multiple sau în punctele de linie unde curentul de sarcină depăşeşte 500 A.
Amplasarea indicatoarelor de defect se face pe conductorii LEA fara a fi necesara scoaterea de sub tensiune a liniei utilizând obligatoriu un dispozitiv de montare/demontare (P2244-0-00) şi o prăjină electroizolantă telescopică sau manual, cu scoaterea de sub tensiune a liniei.
La producerea unui defect pe linie, toate indicatoarele instalate între staţia de alimentare şi locul de apariţie a defectului vor semnaliza optic intermitent, indicând şi fazele implicate în defect. Indicatoarele amplasate după zona de defect, vor rămâne în stare de veghe (nu vor semnaliza). Semnalizarea locală se realizează prin intermediul celor 6 LED-uri de culoare roşie.
Indicatorul semnalizează iminenta descărcare a bateriilor prin intermediul unui LED de culoare galbenă.
Indicatorul de defect Navigator A poate fi resetat în trei moduri:
- Resetare în curent: Valoarea minimă a curentului de reset: IReset = 3 A
- Resetare automată în timp: tReset = 4 ore ± 20%
- Manual, cu dispozitivul de testare-resetare
Indicatoarele de defect Navigator A sunt prevăzute cu baterii cu litiu şi se recomandă înlocuirea acestora după 10 ani sau după 300 ore de semnalizare.
