Cod: Cabletroll 3500
Indicatoarele de defect Cabletroll 3500 se utilizează pentru localizarea scurtcircuitelor şi a defectelor cu pământul în reţelele de cabluri subterane.
Funcţionarea indicatorulului de defect este bazată pe un microcontroller. Indicatorul semnalizează optic separat defectele cu pământul şi scurtcircuitele prin intermediul unor LED-uri situate pe unitatea centrală, de o anumită culoare (roşie sau verde), care reprezintă atât indicaţia privind tipul defectului cât şi indicaţia privind direcţia în care poate fi localizat acest defect.
Se va monta numai în posturi de transformare unde există un punct de testare capacitiv sau divizori capacitivi de tensiune.
Indicatorul de defect este dotat cu un releu ce permite transmiterea la distanţă a semnalizărilor prin intermediul reţelelor SCADA sau GSM (cu ajutorul unui dispozitiv tip ComTroll 333 ICU). Timpul de întârziere a semnalizării este reglabil şi independent pentru fiecare tip de defect sesizat (cu pământul / scurtcircuit).
Opţional, indicatorul poate fi furnizat împreună cu o unitate de semnalizare exterioară.
Indicatoarele de defect Cabletroll 3500 pot fi resetate în cinci moduri:
- Automat, în tensiune, cu întârziere de 15 secunde (se poate dezactiva);
- Temporizat: 1 - 48 h (incrementare 1 h);
- Manual, cu buton de resetare;
- Manual, cu dispozitivul CmT 3500;
- De la distanţă, de la RTU.

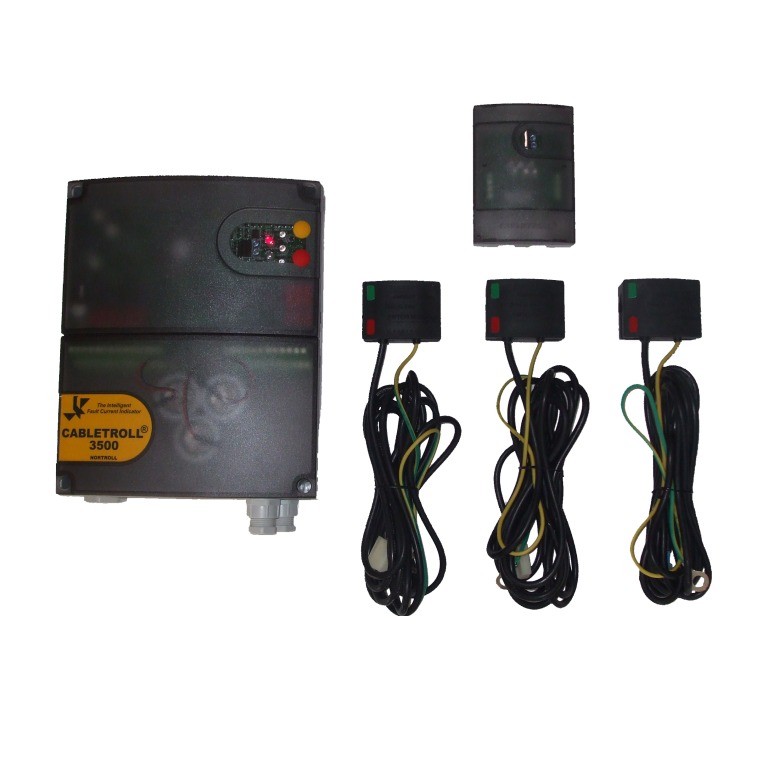

Indicatorul de defect este compus din:
- trei senzori de scurtcircuit pentru detectarea scurtcircuitelor şi punerilor la pământ;
- unitatea principală: include sursa de alimentare şi unitatea de indicare (bazată pe un microcontroller) cu LED-uri de semnalizare locală şi releul pentru semnalizare la distanţă.
