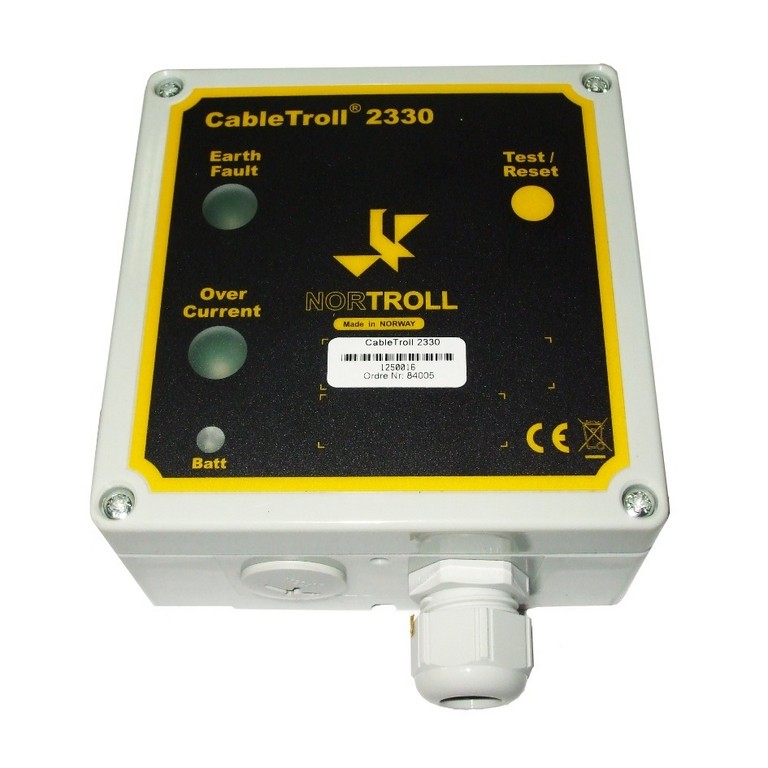

Cod: Cabletroll 2320/2330
Indicatoarele de defect Cabletroll 2320/2330 se utilizează pentru localizarea scurtcircuitelor şi a defectelor cu pământul în reţelele de cabluri subterane.
Funcţionarea indicatorulului de defect este bazată pe un microcontroller. Indicatorul semnalizează optic separat defectele cu pământul şi scurtcircuitele prin intermediul unor leduri de culoare roşie situate pe unitatea centrală.
Indicatorul de defect este dotat cu un releu (cu două contacte normal deschise, câte unul pentru fiecare tip de defect sesizat) ce permite transmiterea la distanţă a semnalizărilor prin intermediul reţelelor SCADA. Timpul de întârziere a semnalizării este reglabil şi independent pentru fiecare tip de defect sesizat (cu pământul / scurtcircuit).
Opţional, indicatorul poate fi furnizat împreună cu o unitate de semnalizare exterioară.
Indicatoarele de defect Cabletroll 2320/2330 pot fi resetate în patru moduri:
- Automat: la revenirea tensiunii
- Temporizat: 2; 6; 8; 12; 16 sau 24 ore
- Manual, cu buton de resetare
- De la distanţă: închidere contact
Sistemul este compus din trei module:
- un senzor cu bandă scurtă (pentru circumferinţa de max. 100mm - în oferta standard) pentru sesizarea defectelor cu pământul; opţional se poate livra un senzor cu bandă lungă (pentru circumferinţa de până la 650mm)
- doi senzori de scurtcircuit pentru detectarea scurtcircuitelor
- unitatea principală: include sursa de alimentare şi unitatea de indicare (bazată pe un microcontroler) cu LED-uri de semnalizare locală şi releul pentru semnalizare la distanţă.
